印制PCB線路板的基本術語

　　在絕緣基材上，按預定設計，制成印制線路、印制元件或由兩者結合而成的導電圖形，稱為印制電路。

　　在絕緣基材上，提供元、器件之間電氣連接的導電圖形，稱為印制線路。它不包括印制元件。

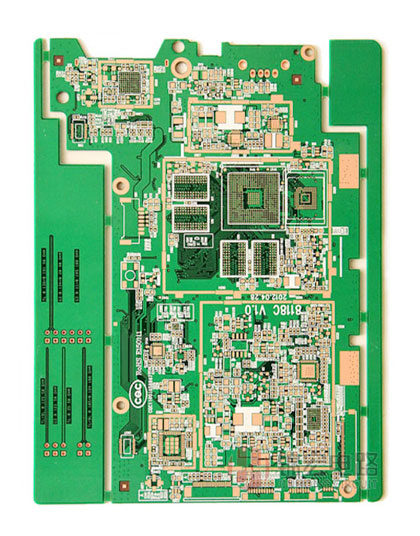

　　印制電路或者印制線路的成品板稱為印制線路板或者印制電路板，亦稱印制板。

　　印制板按照所用基材是剛性還是撓性可分成為兩大類：剛性印制板和撓性印制板。按照導體圖形的層數可以分為單面、雙面和多層印制板。

　　導體圖形的整個外表面與基材表面位于同一平面上的印制板，稱為平面印板。

　　有關印制電路板的名詞術語和定義，詳見國家標準GB/T2036-94“印制電路術語”。

　　電子設備采用印制板后，由于同類印制板的一致性，從而避免了人工接線的差錯，并可實現電子元器件自動插裝或貼裝、自動焊錫、自動檢測，保證了電子設備的質量，提高了勞動生產率、降低了成本，并便于維修。

　　印制PCB線路板從單層發展到雙面、多層和撓性，并且仍舊保持著各自的發展趨勢。由于不斷地向高精度、高密度和高可靠性方向發展，不斷縮小體積、減輕成本、提高性能，使得印制板在未來電子設備地發展工程中，仍然保持強大的生命力。三．印制板技術水平的標志：

　　印制板的技術水平的標志對于雙面和多層孔金屬化印制板而言：既是以大批量生產的雙面金屬化印制板，在2.50或2.54mm標準網格交點上的兩個焊盤之間 ，能布設導線的根數作為標志。

　　在兩個焊盤之間布設一根導線，為低密度印制板，其導線寬度大于0.3mm。在兩個焊盤之間布設兩根導線，為中密度印制板，其導線寬度約為0.2mm。在兩個焊盤之間布設三根導線，為高密度印制板，其導線寬度約為0. 1-0.15mm。在兩個焊盤之間布設四根導線，可算超高密度印制板，線寬為0.05--0.08mm。
