降低PCB制版成本,更好地利用線路板經濟尺寸

　　在電子產品的設計中，成本是重要的指標之一，能夠減少成本的方法很多，這里主要談?wù)?a href="http://www.tbngzm.com/" target="_blank">PCB線路板的成本問題。有人說，我把PCB設計得很小，不就減少了成本嗎?其實不盡然，板子做得太小了，加工不方便，生產效率低，這就增加了加工成本，對整個產品來說，總成本說不定還增加了。同樣，板子做得太大時，加工也不方便，還會(huì )有曲磽變形等不利因素。

　　那什么樣的PCB電路板成本更低呢?我認為，主要(但不僅只)有以下三方面：

　　(1)單板PCB的面積盡量小。

　　PCB板的價格一般按面積的大小來計算的，板子小了，單板價格自然便宜。

　　(2)PCB板大小適中，加工方便。

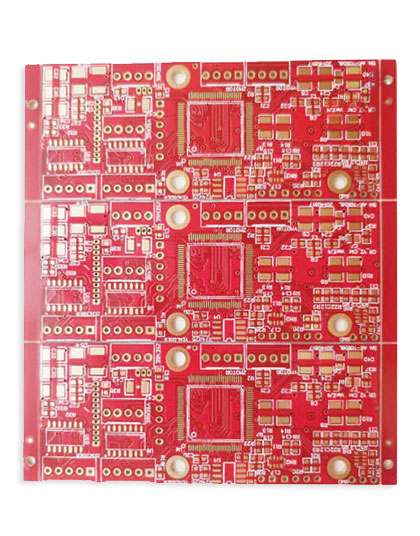

　　當單板很小時，就要進行拼板開模，以提高生產效率，減少加工工時，節約加工成本。

　　(3)PCB廠家在生產PCB板時，原材料的利用率高。

　　PCB板廠的原材料一般都是1020mm×1020mm和1020mm×1220mm規格的多，如果單板或拼板的尺寸不合適，PCB生產過程中，就會(huì )產生很多的原料廢邊，PCB板廠會(huì )把之些廢邊的價格都加到你的板子上，這樣你的PCB板單位價格就貴一些;如果板子大小設計得好，單板或拼板的尺寸是原材料的n等分，那么原材料的利用率就高，PCB板廠也好開料，以一樣的原材料尺寸，做出更多的板子，單板價格也就是更便宜了。
